GGD低壓成套開關柜
GGD型交流低壓配電柜適用于發電廠、變電站、工礦企業等電力用戶的交流50Hz，額定工作電壓380V，額定工作電流3150A的配電系統，做為動力、照明及配電設備的電能轉換、分配與控制之用。產品具有分?jǐn)嗄芰Ω?、動熱穩定性好、電氣方案靈活、組合方便、實用性強，結構新穎、防護等級高等特點?？勺鳛榈蛪撼商组_關設備的更新?lián)Q代產品使用。 GGD型交流低壓配電柜符合IEC439《低壓成套開關設備和控制設備》GB725《低壓成套開關設備》等標準。
所屬分類：
關鍵詞：配電高低壓成套設備
產品描述

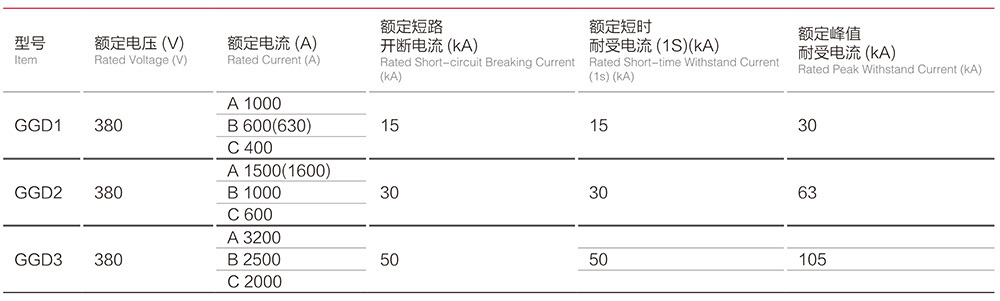

基本電氣參數
結構簡介
■GGD型交流低壓配電柜的柜體采用通用柜的型式，構架用8MF冷彎型鋼局部焊接組裝而成，構架零件及專用配套零件由型鋼定點生產廠配套供貨，以保證柜體的精度和質量。
通用柜的零部件按模塊原理設計，并有20模的安裝孔。通用系數高，可以使工廠實現預生產，既縮短了生產制造周期，也提高了工作效率。
■GGD柜設計時充分考慮到柜體運行中的散熱問題。 在柜體上下兩端均有不同數量的散熱槽孔，當柜內電器元件發熱后，熱量上升，通過上端槽孔排出，而冷風不斷地由下端槽孔補充進柜，使密封的柜體自下而上型成一個自然風道，達到散熱的目的。
■GGD柜按照現代工業產品造型設計的要求，采用黃金分割比的方法設計柜體外型和各部分的分割尺寸，使整柜美觀大方，面目一新。
■柜門用轉軸活動鉸鏈與構架相連，安裝拆卸方便，門的折邊處均嵌有一根山型橡塑條，關門時門與框之間的嵌條有一定壓縮行程，能防止門與柜體直接碰撞，也提高了門的防護等級。
■裝有電器元件的儀表門用多股軟銅線與框架連接，柜內的安裝件與柜架間用滾花螺釘連接，整柜構成完整的接地保護電路。
■柜體表面采用噴塑，附著力強，質感好，整柜呈亞光色調，避免了眩目效應，給值班人員創造了較舒適的視覺環境。
■柜體的頂蓋在需要時可拆除，便于現場主母線的裝配和調整，柜頂?shù)乃慕茄b有吊環，用于起吊和裝運。
■柜體的防護等級為IP30，用戶也可根據使用環境的要求在IP20～I(xiàn)P30之間選擇。

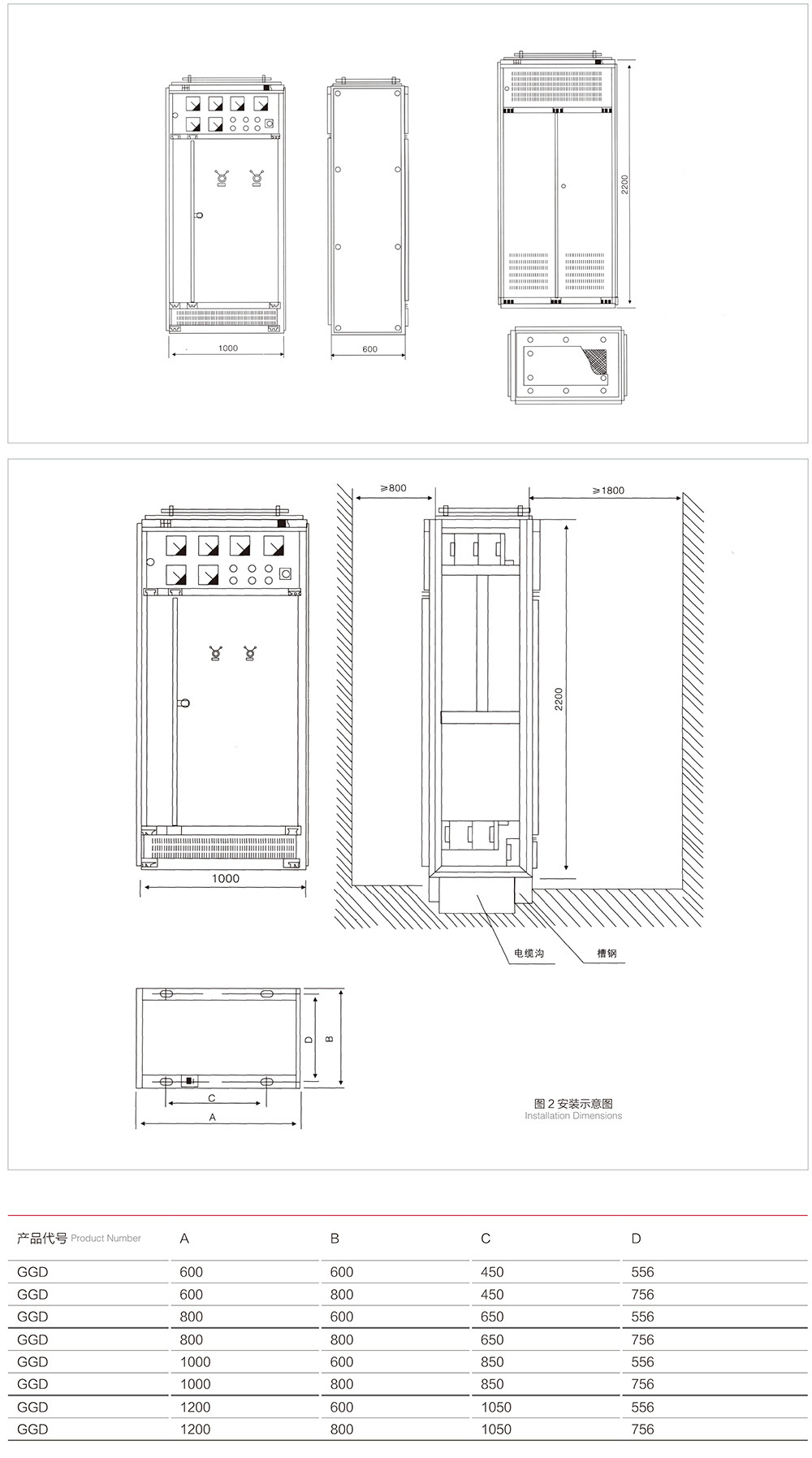

外形及安裝尺寸示意圖
