GCS低壓抽出式開關柜
GCS型低壓抽出式開關柜，（以下簡稱裝置）是兩部聯合設計組根據行業主管部門、廣大電力用戶及設計單位的要求設計研制出的符合國情，具有較高技術性能指標、能夠適應電力市場發展需要并可與現有引進產品競爭的低壓抽出式開關柜。該裝置目前已被電力用戶廣泛選用。 裝置適用于發電廠、石油、化工、冶金、紡織、高層建筑等行業的配電系統，在大型發電廠、石化等自動化程度高，要求與計算機接口的場所，作為三相交流頻率為50（60）HZ、額定工作電壓為380（400）V，（660）V，額定電流為5000A及以下的發、供電系統中的配電、電動機集中控制、無功功率補償使用的低壓成套配電裝置，裝置的基本組織形成見附圖1。裝置的設計符合下列標準IEC439-1《低壓成套開關和控制設備》GB7251.1-2013《低壓成套開關設備》。
所屬分類：
關鍵詞：配電高低壓成套設備
產品描述

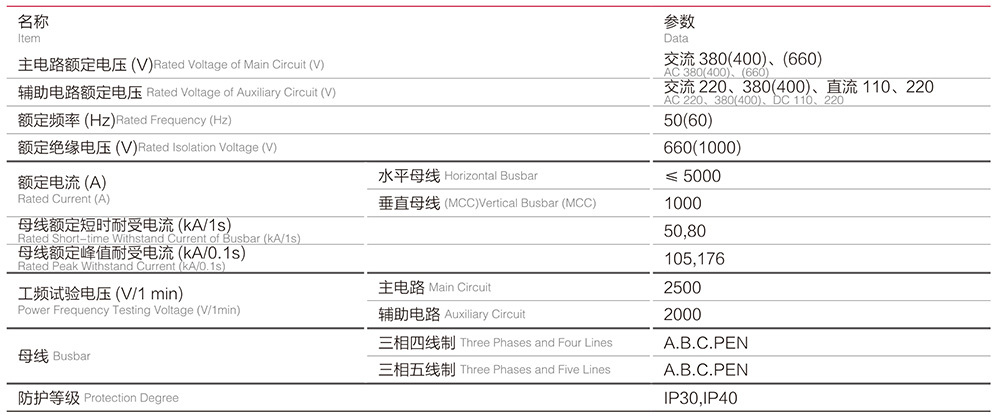

主要技術參數

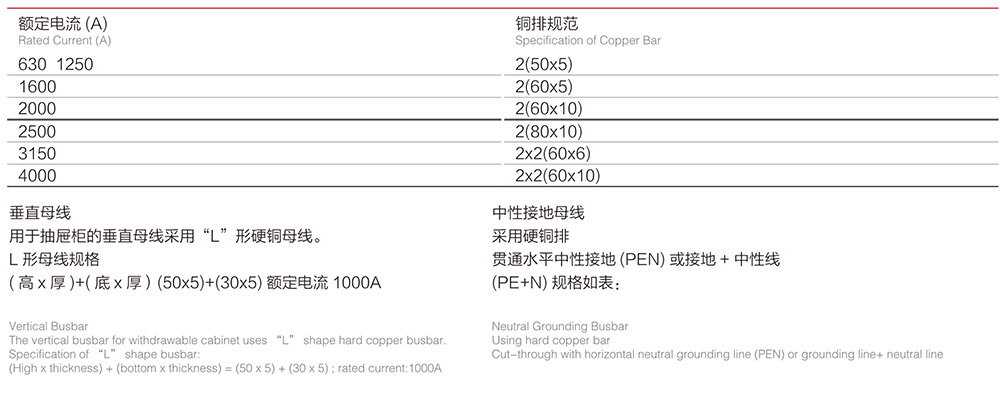

裝置水平母線銅排選用如下表

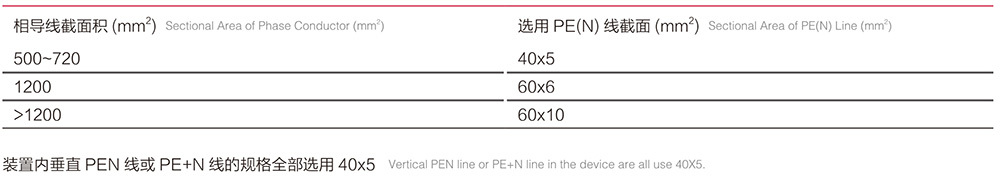

(PE+N)規格如表
主要電器元件選擇
■裝置主要選用技術性能指標先進，采用引進技術國內已能批量生產的電器元件。
■主開關630A及以下的電源進線及饋線開關，主選AH系列，也可以用SW1(2）、CW1（2）系列、AE系列、3WE系列或ME系列。認為有必要時，也可以選用進口的M系列或F系列。
■630 以下的饋線和電動機控制用開關，主要選用RMM1系列、CM1系列， 塑殼開關也可選用NZM系列、TM30A系列塑殼斷路器。
■交流接觸器，主要選用B系列、LCI系列、3TB系列的接觸器以及與之配套的熱繼電器、聯鎖機構。
■電流互感器全部采用SDH系列、 SDL系列、SDLI系列。
■熔斷器選用高分斷能力NT00系列。
■為提高主電路的動穩定能力，設計了GCS系列專用的CMJ型組合式母線夾和絕緣支撐件， 采用高強度、阻燃性的合成材料壓塑成型，絕緣強度高，自熄性能好，結構獨特，只需調正積木式間隔即可適用不同規格的母線。
■為降低功能單元的間隔板、接插件、電纜頭的溫升，設計了GCS 柜專用的轉接件，與同類產品比較轉接件熱容量增大，溫升低。
■如設計部門根據用戶需要，選用性能優良、技術更先進的新型電器元件時，因VGCS系列柜具有良好的通用性，不會因更新的元器件，造成制造和安裝方面的困難。

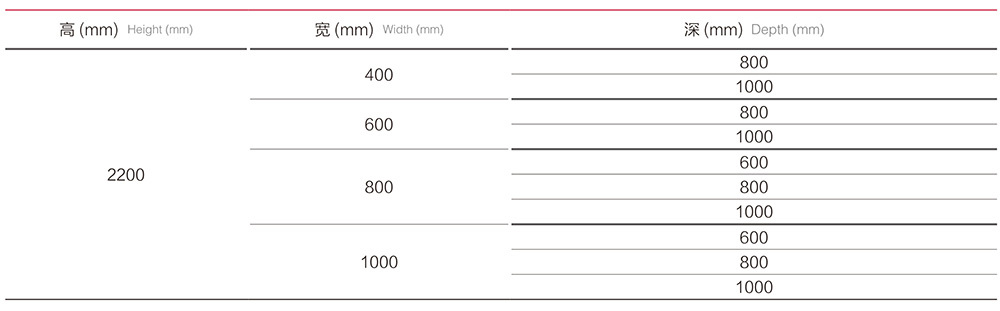

柜體的尺寸如下表

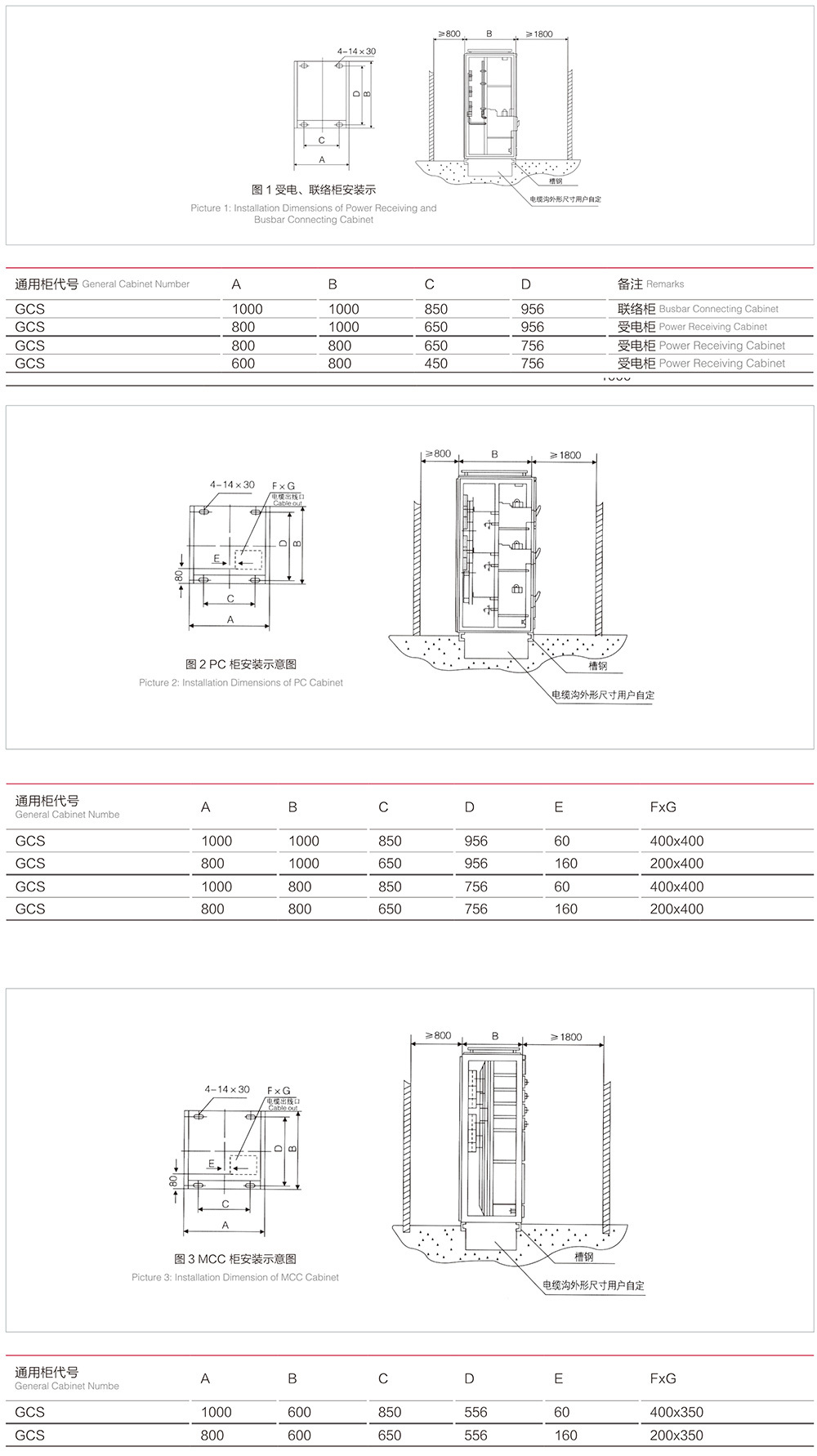

外形及安裝基礎示意圖
